地沟滑触线(地沟安全滑触线)介绍

地沟滑触线是一种特殊的滑触线安装形式，通常用于室外环境，如港口、码头、货场、机械厂等场所。以下是关于地沟滑触线的详细介绍：

一、定义

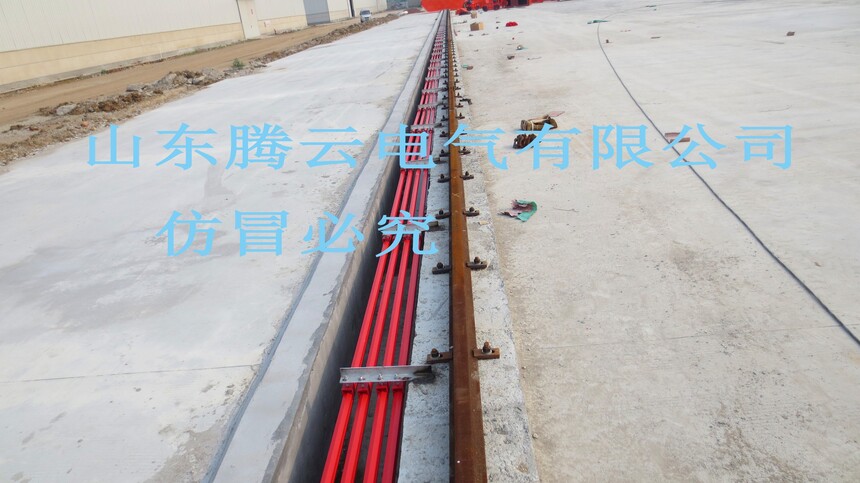

地沟滑触线是将滑触线安装在地面以下的地沟内，通过特制支架、吊架等组件固定，为移动设备提供电力供应。

二、结构组成

导管：地沟滑触线的主体部分，通常为半封闭的异形管状结构，内部可嵌设多根导轨，各导轨之间相互绝缘。

导体：导体一般采用特殊配方的铝合金型材或铜型材，具有良好的导电性能和抗腐蚀性。

集电器：安装在移动设备上，通过电刷与导轨接触，将电能传输到设备上。

辅助组件：包括支架、吊架、接头护套、膨胀部件等。

三、产品特点

安全性高：外壳采用高绝缘性能材料，防护等级可达IP23或更高，能有效防止触电事故。

可靠性强：导体导电性能好，散热快，线路损耗小；电刷采用高导电、高耐磨材料。

经济性好：结构简单，安装维护方便，可节省材料和经费。

使用寿命长：导体护套采用特殊配方，适应多种恶劣环境。

适应性强：可安装单极或多极滑触线，适用于不同电流需求和环境条件。

四、安装方式

地沟尺寸：根据设备运行路径挖掘地沟，地沟尺寸需满足滑触线安装要求。

支架安装：在地沟内安装特制支架，支架间距一般为1.5到2米。

滑触线固定：将滑触线固定在支架上，并通过螺栓连接各段滑触线。

集电器安装：将集电器安装在滑触线槽内，并连接到移动设备上。

防护措施：在室外环境，需考虑地沟的排水、防雨、防冻等措施。

五、应用场景

地沟滑触线广泛应用于港口运输、煤炭运输、汽车制造、物流等行业，尤其适用于室外龙门吊大型设备的供电。

六、优缺点

优点：安全性高，适应恶劣环境，安装维护方便。

缺点：安装需要挖掘地沟，施工难度较大，且占用地面空间。

地沟滑触线因其独特的优势，在室外大型设备供电中得到了广泛应用，但在安装和维护时需要综合考虑多种因素。

山东腾云电气有限公司是济南一家滑触线生产厂家，公司生产各种类型的滑触线产品，有地沟滑触线，架空滑触线，欢迎来电咨询。
