山东腾云弧型滑触线 圆弧滑触线介绍

圆弧滑触线也称为弧形滑触线，一般来说制做圆弧滑触线首先得明确圆弧的半径和弧度才可以加工订做

圆弧半径越大越好，半径一般在1.5米以上，还需要明确是安装在工字钢内侧还是外侧。

以上是圆弧滑触线的详细介绍：

结构组成

弧型滑触线主要由以下几部分组成：

导管：是弧型滑触线的主体部分，通常为半封闭的异形管状部件，内部可根据需求嵌设多根裸体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。

滑触线集电器：是在导管内运行的一组电刷壳架，由安置在用电机构（如行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，与用电机构成同步运行，将通过导轨、电刷的电能传输到电动机或其他控制元件。

工作原理

弧型滑触线的工作原理是利用导管内的导轨传输电能，当移动设备沿着轨道运行时，滑触线导电器随设备同步移动，电刷与导轨接触，从而将电能传输到设备的电动机或其他控制元件。

特点

安全性高：外壳由高绝缘性能的工程塑料制成，防护等级可达IP23级，能有效防止雨、雪、霜和冰冻的袭击以及异物触及，对检修人员无触电风险。

可靠性强：输电导轨导电性能好，散热快，许用电流密度高，阻抗值低，线路损耗小。电刷由高导电性能、高耐磨性能的金属铜、碳合金或石墨材料制成，导电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。

经济性好：装置结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，且实现以塑代钢、以塑代铜，节省安装材料和经费。

安装维护方便：将多极母线集合于一根导管之中，组装简便。其固定支架、连接夹、悬吊装置等均为通用件，装拆、调整、维修都非常便利。

应用领域

弧型滑触线广泛应用于以下领域：

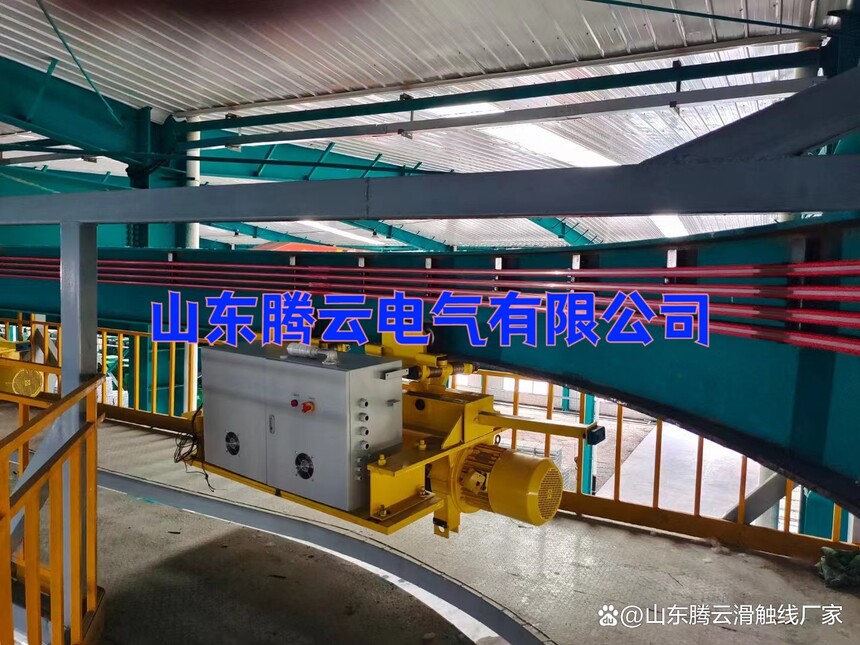

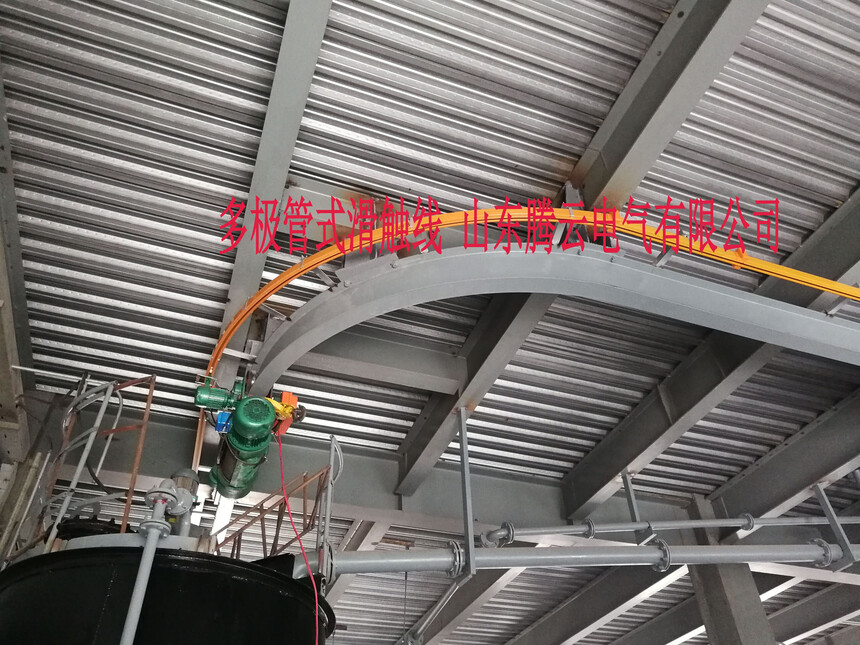

工业领域：如电动葫芦环形轨道移动供电、发电厂浓缩池圆弧型轨道移动供电、砖厂窑炉弧形轨道移动设备供电等。

特殊环境：适用于有弧度的场所和车间，如城市轨道交通、风力发电、钢铁冶金、船舶码头等，能保证电力传输的安全性和稳定性。

弧型滑触线凭借其独特的设计和优良的性能，在电力传输领域发挥着重要作用，为各种移动设备提供了稳定、可靠的电力支持。
